günstiges CO2-Messgerät AirCO2ntrol im Test #1 – Raspberry Pi FHEM USB

CO2-Messgerät AirCO2ntrol Platine Innenleben

Das CO2-Messgerät AirCO2ntrol von TFA Dostmann ist ein günstiges und einfach zu benutzendes CO2 Messgerät für Innenräume.

Nicht wie bei anderen günstigen CO2-Messgeräten, wo der CO2-Wert über einen Algorithmus errechnet wird, ist im TFA Dostmann CO2-Messgerät AirCO2ntrol ein richtiger CO2-Sensor verbaut.
Ein weiterer Vorteil ist, dass die Messwerte über das USB-Kabel ausgegeben werden. Mit der Software co2monitor für Linux/Raspbian (Raspberry Pi) und CO2mini Logging für Windows, können die Messwerte gespeichert werden (data logging).
Es gibt auch ein FHEM Modul (fhem-co2mini).

Auf Amazon (ca. 68,99€) und wettershop.de (ca. 72€) kann das CO2 Messgerät AirCO2ntrol gekauft werden.

Inhalt

Was ist CO2?

CO2 ist die chemische Kurzbezeichnung für Kohlendioxid. Es ist ein farb- und geruchloses Gas.
Die Kohlendioxidkonzentration in der Luft wird in ppm (englisch: parts per million, deutsch: Volumenteile pro Million Volumenteile) angegeben.

Die CO2-Konzentration in der Raumluft gilt als Indikator für die Luftqualität in Innenräumen.

  • ≤ 800 (Hohe Raumluftqualität)
  • 800–1000 (Mittlere Raumluftqualität)
  • 1000-1400 (Mäßige Raumluftqualität)
  • > 1400 (Niedrige Raumluftqualität)

(Absolute CO2-Konzentration in der Innenraumluft in ppm) Quelle¹

Die CO2-Konzentration in Räumen hängt von folgenden Faktoren ab

  • Raumvolumen
  • Anzahl der Personen im Raum
  • Aktivität der Personen im Raum
  • Verbrennung im Raum
  • Luftwechsel

Test des CO2-Messgeräts AirCO2ntrol von TFA Dostmann

Das CO2-Messgerät wird in einer kleinen Box mit den wichtigsten Informationen, wie Anwendungsbeispielen, technischen Daten und einer Skala für gute bis schlechte Luftqualität geliefert.
Im Lieferumfang ist das CO2-Messgerät AirCO2ntrol, ein Micro-USB Kabel (1,5m) und eine Anleitung in Deutsch, Englisch, Französisch, Italienisch, Niederländisch sowie Spanisch.

Das Gehäuse ist solide verarbeitet und in den Farben weiß und grün verfügbar.
Durch die zwei kleinen Füße steht das Messgerät etwas angekippt und das Ablesen des Displays von oben wird erleichtert.

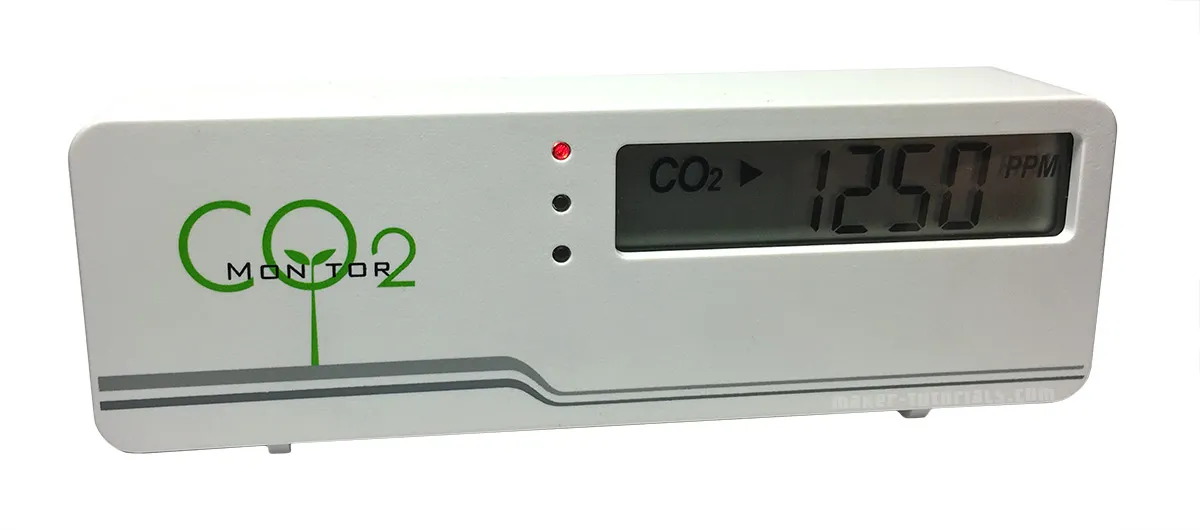

CO2-Messgerät AirCO2ntrol Platine FHEM
Nach dem Auspacken kann das CO2-Messgerät sofort verwendet werden. Es muss nicht kalibriert werden und benötigt keine lange Aufwärmphase.

Da kein Netzteil mitgeliefert wird, musst du das Messgerät über den USB Port deines Computers mit Strom versorgen. Oder du verwendest ein USB-Netzteil, wie das vom iPhone. Alternativ kannst du ein Raspberry Pi Micro USB-Netzteil oder eine Powerbank verwenden.
Die Stromversorgung über USB hat den Vorteil, dass nicht unbedingt eine Steckdose in der Nähe sein muss, um das Gerät mit Strom zu versorgen.

Nach dem Einschalten zählt das CO2-Messgerät von 5 auf 0 und zeigt danach die CO2 Konzentration in der Luft und die Raumtemperatur an.
Der CO2-Wert (ppm) und die Temperatur (℃/℉) werden abwechselnd (15 sec./ 5 sec.) auf dem Display angezeigt.
Das Display hat keine Hintergrundbeleuchtung, was Strom spart.

An der Vorderseite sind 3 Led’s für die Qualität der Luftqualität (grün: gute Luftqualität, geld: mittlere Luftqualität, rot: schlechte Luftqualität).
Durch die Led’s kann man den Status der Luftqualität auch von weitem erkennen. Kinder oder Personen die nicht mit den CO2 Werten vertraut sind, haben durch die Led’s einen einfachen Indikator für die aktuelle Luftqualität.
In dunkler Umgebung sind die Led’s etwas zu hell und stören etwas (im Schlafzimmer, oder neben dem Fernseher).

Versteckte Funktionen

Die Rückseite läßt sich leichte mit einem Schraubenzieher entfernen. Mit dem rechten Knopf (EnterKey) kannst du von Celsius auf Fahrenheit umstellen.

Achtung wenn ihr an den Einstellungen herrumspielt, kann es sein, dass euer Gerät neue Kalibriert werden muss.
Offiziell werden diese Funktionen nicht vom Hersteller unterstützt. Bitte keine Anfragen an den Kundendienst von TFA.

Mit dem Linken Knopf (ModeKey) kannst du ein paar versteckte Funktionen umstellen.

  • Alti: Dort kannst du die Höhe des Messgeräts in Meter über dem Meeresspiegel einstellen. So wird der unterschiedliche Druck ausgeglichen.
  • Al1/Al2: Dort kannst du den Schwellenwert für die Gelbe und Rote Led verändern. Die Standardwerte sind 800ppm und 1200ppm
  • 8bc: Aktiviert/Deaktivert die Selbst-Kalibrierung.
    Ist der Wert auf on, Kalibriert sich das Messgerät alle 8 Tage selbst. Es wertet den niedrigsten gemessenen Wert als Frischluft (400ppm).
    Ist der Wert auf onCE, Kalibriert sich das Messgerät einmal in 8 Tagen selbst.
    Ist der Wert auf oFF, Kalibriert sich das Messgerät nicht selbst.
  • rcFS: führt einen Factory Reset durch. Das Gerät wird zurückgesetzt.

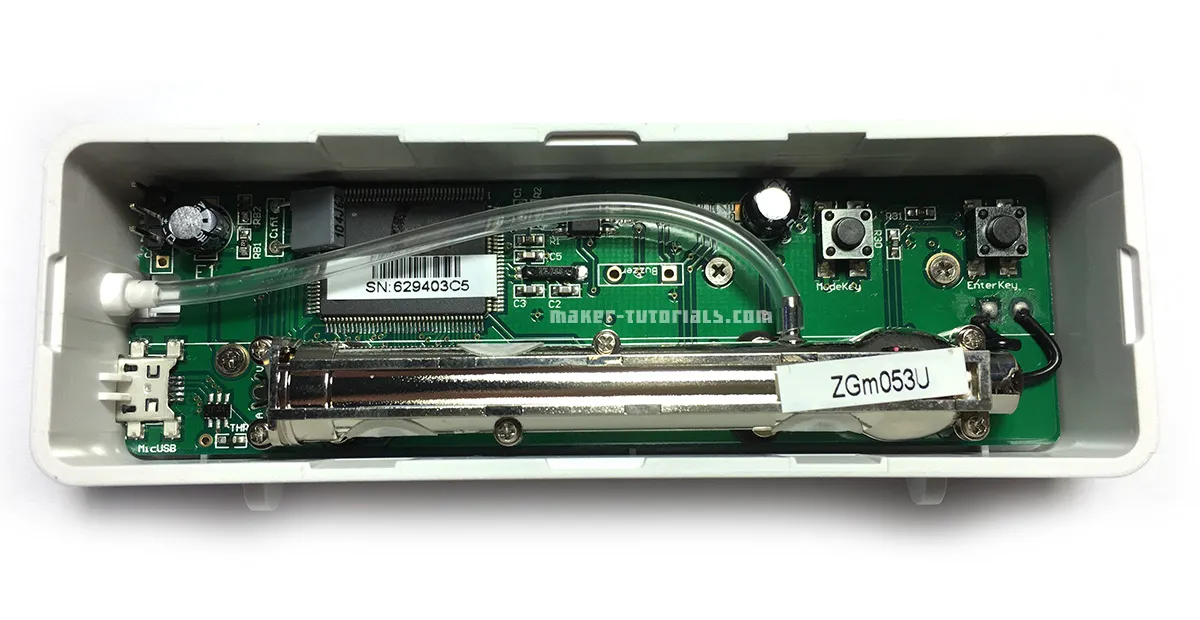

CO2-Messgerät AirCO2ntrol Platine Innenleben

Auf der Platine sind zwei Lötpunkte, an denen ein Summer angelötet werden kann. Wenn der zweite Schwellenwert (Rote Led) erreicht ist, gibt das Messgerät alle 2 Sekunden einen Warnton ab.
Bitte schreibt ein Kommentar unter den Artikel, wenn ihr dazu ein Tutorial möchtet.

Technische Daten

  • Temperatur Messbereich: 0 bis +50℃ (+32℉ bis 122℉)
  • Kohlendioxid Messbereich: 0 bis 3000ppm
  • Auflösung: 1ppm bei 0-1000ppm / 10ppm bei 1001-3000ppm
  • Abmessungen: 116mm (Breite) x 24mm (Tiefe) x 42mm (Höhe)
  • Aufwärmzeit: < 60 Sekunden
  • Messmethode: NDIR (Nicht-Dispersive-Infrarot Technologie)
  • Temperaturabhängigkeit: ±0,3-±4ppm pro ℃, bezogen auf 25℃
  • Gewicht: 65g
  • Anschlüsse: Micro-USB

Stromkosten des CO2-Messgerät AirCO2ntrol

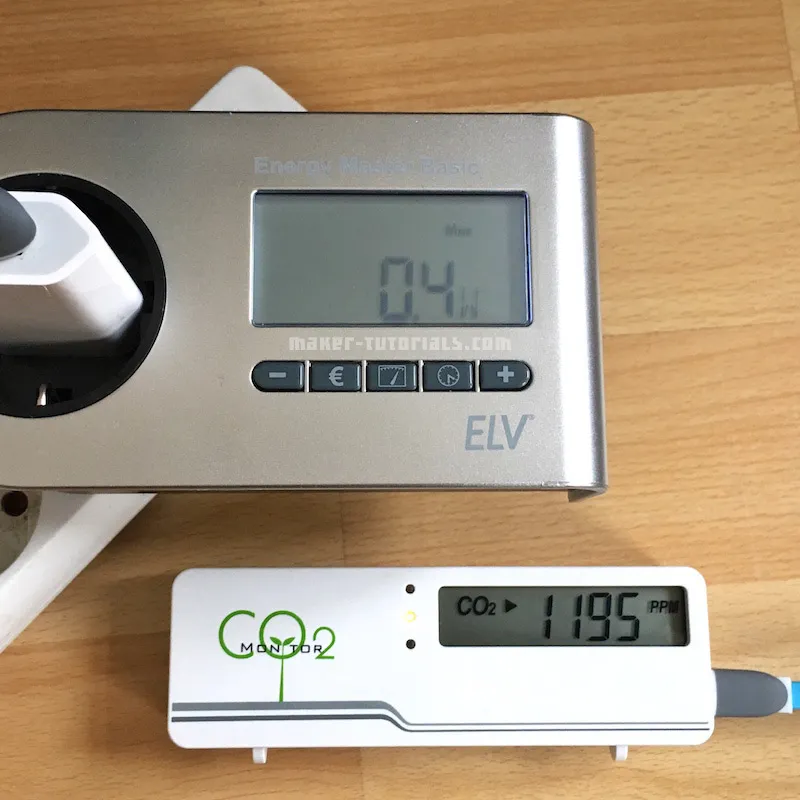

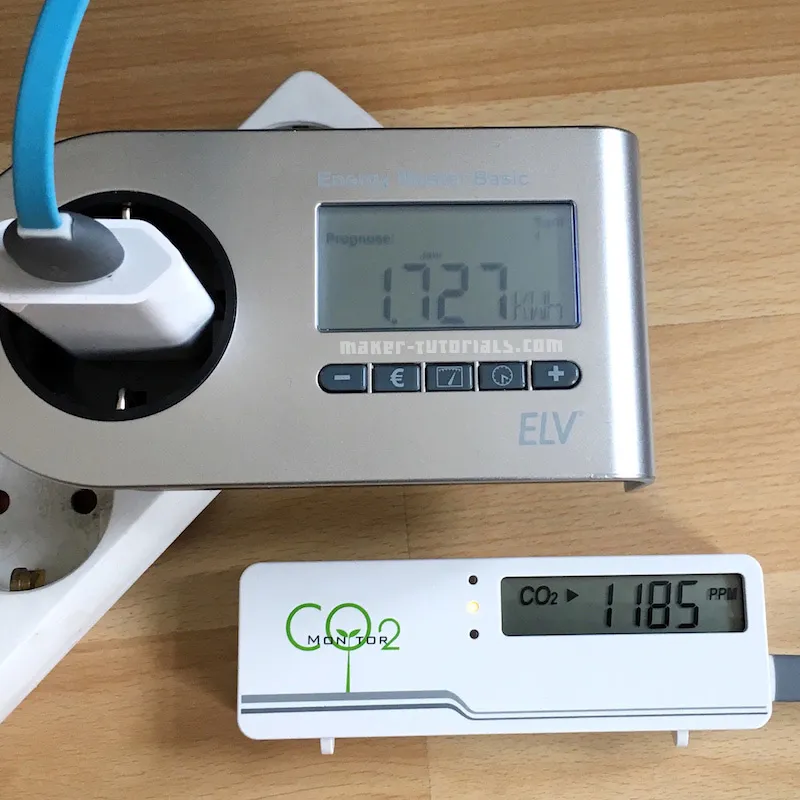

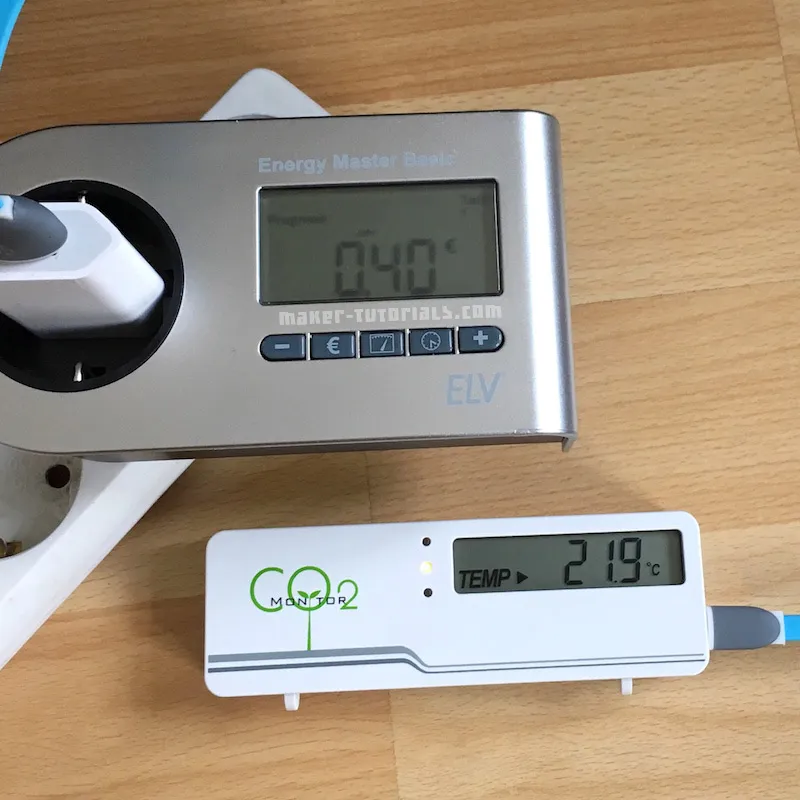

Über Nacht (ca. 10 Stunden) habe ich das CO2-Messgerät an einem Energiekosten-Messgerät (Energy Master Basic von ELV) angeschlossen.

  • 1,727KWh Jahresverbrauch
  • 0,40€ Stromkosten für ein Jahr (0,23€ pro 1KWh)
  • min. 0,1W / max. 0,4W

Die Stromkosten von ca. 0,40€ für ein Jahr Dauerbetrieb, finde ich sehr günstig. Ich hätte mit mehr gerechnet.
CO2-Messgerät AirCO2ntrol Stromkosten ELV Energy Master Basic CO2-Messgerät AirCO2ntrol Stromkosten ELV Energy Master Basic CO2-Messgerät AirCO2ntrol Stromkosten ELV Energy Master Basic

CO2-Messgerät AirCO2ntrol Kalibrieren

Das CO2-Messgerät ist ab Werk Kalibriert und muss normalerweise nicht nachträglich Kalibriert werden.
Falls doch mal die Messwerte stark abweichen, kann das AirCO2ntrol Messgerät wie folgt Kalibriert werden.
Am einfachsten kann es im Freien an der Frischluft Kalibriert werden. Dort sollte der Wert zwischen 350ppm und 450ppm betragen. Oder man verwendet eine CO2 Kapsel mit einem Schlauch zur Öffnung an der Seite. Damit sollte der Messwert 1000ppm betragen.

Offiziell wird diese Funktion nicht vom Hersteller unterstützt. Bitte keine Anfragen an den Kundendienst von TFA.
  1. Lade dir die Software zum Kalibrieren von hier herunter
    http://www.zyaura.com/support/support_software.htm
  2. Entpacke die RAR-Datei. Im Ordner ZyAura_USB_HUB_PC_software musst du die ZG.eye Datei in ZG.exe umbenennen.
  3. Öffne oben in der Menüleiste auf Calibration
  4. Wähle die Quelle für den Referenz-Messwert.
    1000 ppm wenn du eine CO2 Kapsel zur verfügung hast, oder Out door um das Gerät im Freien zu Kalibrieren (350~450 ppm).
  5. Klick auf Execute
    Leite jetzt das CO2 Gas aus der Kapsel zur Kalibrieröffnung an der Seite, oder stell das Messgerät ins Freie. Klicke auf Start.
    Wenn du die Kalibrierung im Freien durchführst, solltest du das Gerät min. 30 Minuten Kalibrieren.
  6. Der Offset sollte nicht mehr als 50ppm betragen. Dann kannst du auf Stop/Exit klicken.

Quellen ¹https://www.umweltbundesamt.de/sites/default/files/medien/pdfs/kohlendioxid_2008.pdf
