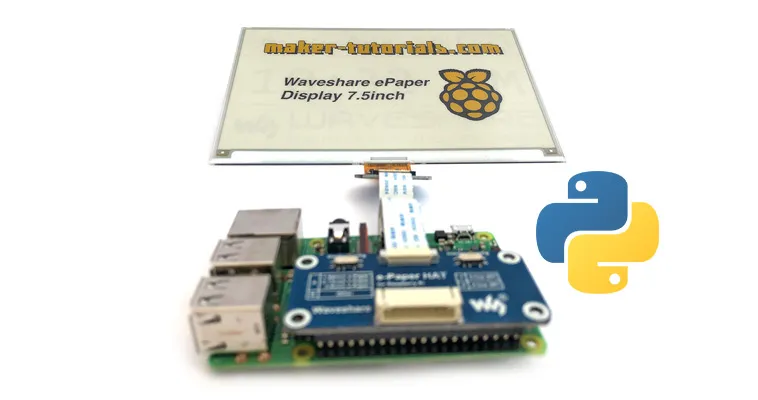

Waveshare e-Paper python Demo-Code auf dem Raspberry Pi 3 installieren – raspbian eink

Im der vorherigen Anleitung, wurde beschrieben wie man das e-Paper Display von Waveshare am Raspberry Pi anschließt.

In dieser Anleitung wird erklärt, wie du das Waveshare e-Paper Display mit dem Python Demo-Programm von Waveshare testen kannst.

Inhalt

Benötigte Teile

• Raspberry Pi 3 oder Raspberry Pi Zero
  Amazon, buyzero.de* (hier bekommt ihr den RPI Zero zu einem günstigen Preis von einem offiziellen deutschen Distributor.)
• Waveshare e-Paper Display
  Amazon, Aliexpress

Waveshare Demo Code zum Testen des Display’s installieren (Python)

Um das Display zu testen, stellt Waveshare auf ihrer Wiki Seite ein Paket mit Demo Programmen zur verfügung.

The programs included with the Debian GNU/Linux system are free software;       the exact distribution terms for each program are described in the              individual files in /usr/share/doc/*/copyright.                                                                                                                 Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent               permitted by applicable law.                                                    Last login: Fri Sep 21 18:41:42 2018 from fe80::9afe:94ff:fe49:45d8%wlan0                                                                                       SSH is enabled and the default password for the 'pi' user has not been changed. This is a security risk - please login as the 'pi' user and type 'passwd' to set a new password.                                                                                                                                                pi@raspberrypi:~ $ sudo apt-get update                                          Hit:1 http://archive.raspberrypi.org/debian stretch InRelease                   Hit:2 http://raspbian.raspberrypi.org/raspbian stretch InRelease                Reading package lists... Done                                                   pi@raspberrypi:~ $ sudo apt-get install -y python-dev python-smbus python-rpi.gpio python-serial python-spidev python-imaging fonts-freefont-ttf

1. Aktualisiere zuerst die Raspbian Paketlisten.

   sudo apt-get update

   Bash

   Copy
2. Installier die benötigten python Programme.

   sudo apt-get install -y python-dev python-smbus python-rpi.gpio python-serial python-spidev python-imaging fonts-freefont-ttf

   Bash

   Copy
3. Der Raspberry Pi kommuniziert mit dem Display über SPI.
   Aktivieren kannst du SPI Schnittstelle am Raspberry Pi, indem du folgenden Befehl ausführst, …

   sudo raspi-config

   Bash

   Copy

   und im Menü unter Interfacing Options -> SPI -> Yes


   Start den Raspberry Pi danach neu.

   sudo reboot

   Bash

   Copy
4. Die Demo-Programm sind als 7Zip Archiv komprimiert.
   Deshalb musst du noch das Programm 7Zip installieren, um das Archiv entpacken zu können.

   sudo apt-get install -y p7zip-full

   Bash

   Copy

   Je nachdem welches Display du hast, musst du eine andere Datei herunterladen.
   Gehe dazu auf die Waveshare Wiki Seiten und scroll nach unten bis du zur Auflistung der e-Paper Display’s kommst.

   Klicke dann auf den Link deines Displays und scrolle bis fast zum Ende der Seite.

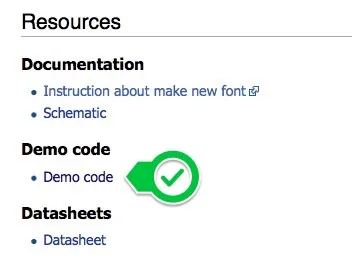

   Klick auf den Link Demo Code.

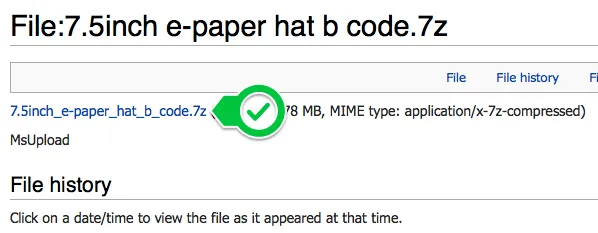

   Auf der nächsten Seite kopierst du den Link zum 7zip Archiv.


5. Lade das Archiv mit folgendem Befehl herunter und speichere es unter dem Namen demoCode.7zip ab.

   wget https://www.waveshare.com/w...... -O demoCode.7zip
   # Beispiel für das 3 Color 7.5 inch Display
   wget https://www.waveshare.com/w/upload/0/01/7.5inch_e-paper_hat_b_code.7z -O demoCode.7zip

   Bash

   Copy
6. Entpacke den Inhalt des Archiv’s mit folgendem Befehl.

   7z x demoCode.7zip

   Bash

   Copy

   und navigiere in den neuen Ordner zum python Beispiel.

   # 7.5inch Display Beispiel
   cd 7.5inch_e-paper_hat_b_code/raspberrypi/python

   Bash

   Copy
7. Jetzt kannst du das Demo-Programm starten und das Display sollte flackern und das Bild aktualisieren.

   python main.py

   Bash

   Copy

python3 meinPython3Script.py

sudo apt-get install -y python3-dev python3-smbus python3-rpi.gpio python3-serial python3-spidev python3-imaging
