E-Paper Display’s auch eInk Display’s genannt, sind sehr stromsparsam, leicht, flach und gut lesbar bei Sonnenschein.
Das e-Paper Display benötigt nur Strom, wenn das Bild verändert wird. Es eignet sich sehr gut für Anwendungen, bei denen sich der Bildschirminhalt nicht oft ändert und es auf geringen Energieverbrauch ankommt.
Die e-Paper Display’s von Waveshare gibt es in einer Vielzahl an Displaygrößen. Das kleinste Display hat eine Diagonale von 1.54 inch und das Größte 7.5 inch.
Leider haben die e-Papper Display’s auch einen Nachtteil. Sie benötigen recht lang um das Bild zu aktualisieren.
Zwischen 2 Bildern flackert das Display und der Inhalt ist nicht lesbar.
Je nach Display, dauert das Aktualisieren des kompletten Bildes zwischen 2 und 30 Sekunden. 3-Farbdisplays benötigen am längsten (siehe Tabelle).
Inhalt
-
Benötigte Teile
-
Raspberry Pi 3 oder Raspberry Pi Zero
Amazon, buyzero.de* (hier bekommt ihr den RPI Zero zu einem günstigen Preis von einem offiziellen deutschen Distributor) -
Waveshare e-Paper Display
Amazon, Aliexpress
-
Raspberry Pi 3 oder Raspberry Pi Zero
-

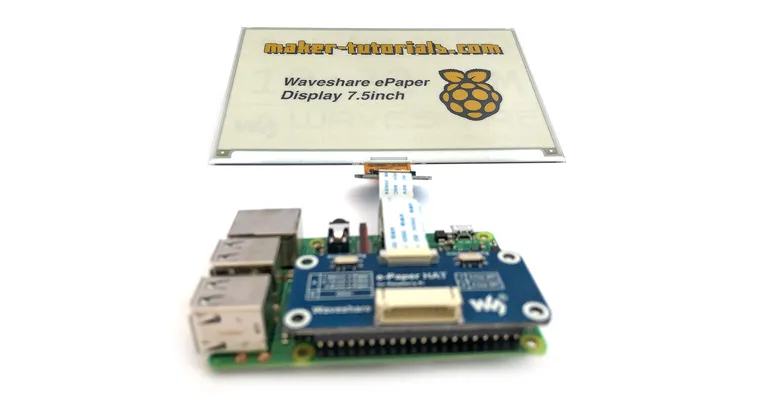

Waveshare e-Paper Driver Hat am Raspberry Pi anschließen
Wenn du ein Waveshare e-Paper Display bestellst, achte darauf das ein Driver HAT mitgeliefert wird.
Da du sonst das Display nicht an dein Raspberry Pi anschließen kannst.
Das e-Paper Driver HAT gibt es für Raspberry und Arduino.

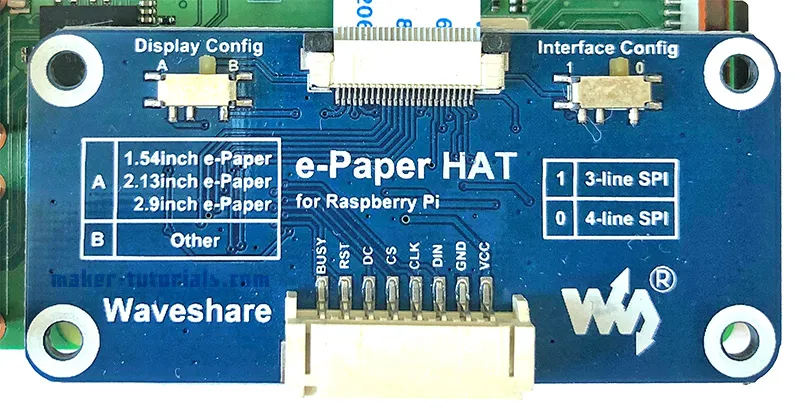

Es kann mit fast allen Waveshare e-Paper Displays verwendet werden (außer die UART Variante).Am e-Paper HAT gibt es zwei Schalter mit denen du folgende Einstellungen vornehmen kannst.
Display Config
- A: für 1.54inch / 2.13inch / 2.9inch e-Paper Dispaly’s (unterstützen „partitial Refresh“)
- B: für alle anderen e-Paper Display’s (kein „partial Refresh“)
Interface Config (SPI-Mode)
- 1: 3-line SPI
- 0: 4-line SPI (alle Waveshare Demo Code’s verwenden 4-line SPI)

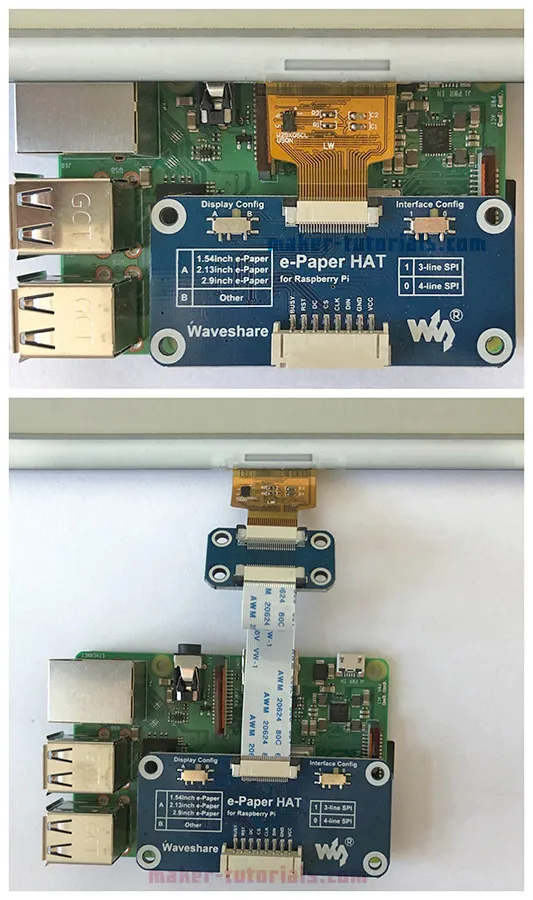

Display und Driver HAT können mit dem Verlängerungskabel verbunden werden, oder du steckst das Display direkt an das Driver HAT.
Pinout

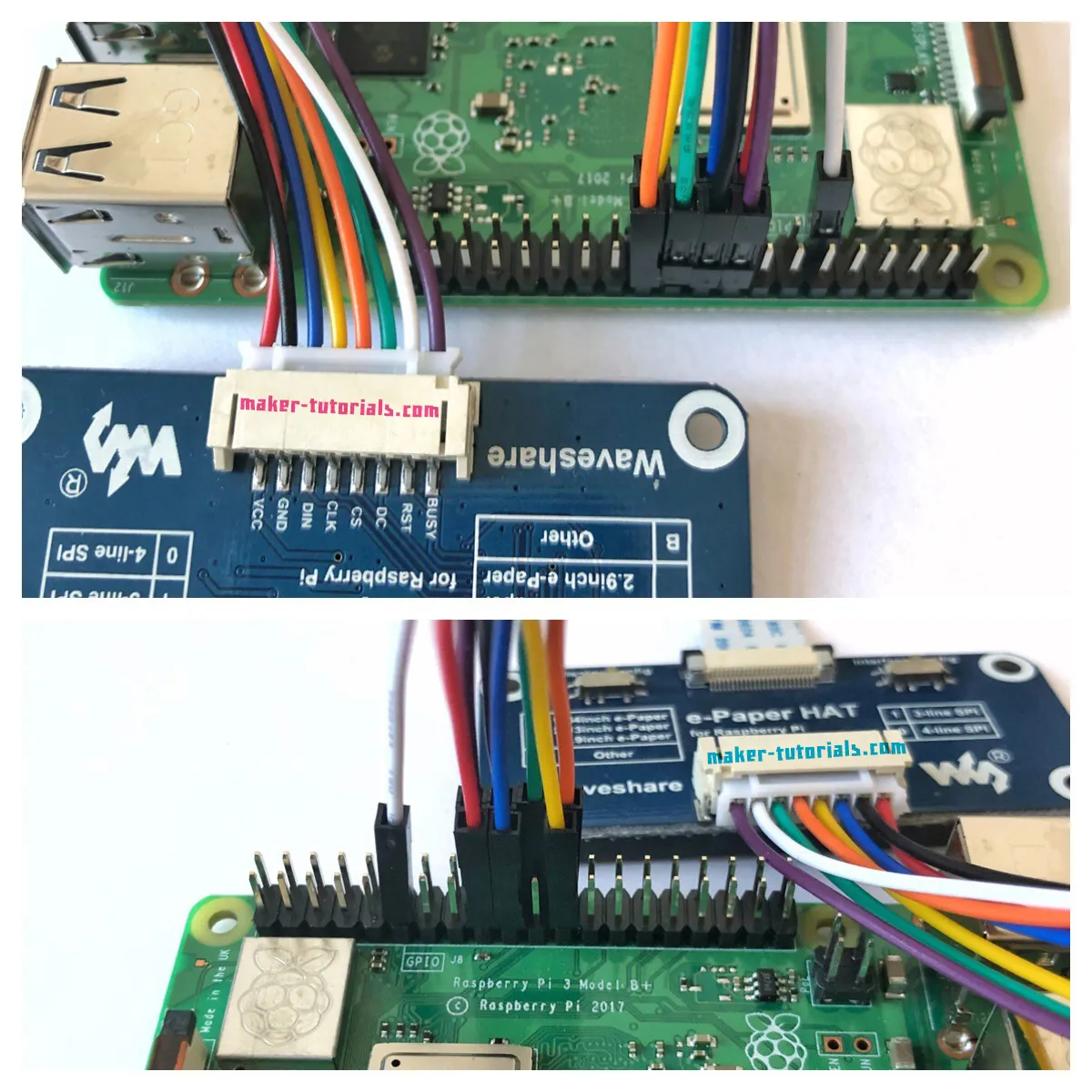

Du kannst das e-Paper Driver HAT direkt auf die GPIO Leiste stecken. Dann muss der Flachbandkabelanschluss in die Mitte des Raspberry Pi zeigen.Es ist auch möglich das Driver HAT per Kabel mit den GPIO Pins zu verbinden (siehe nachfolgende GPIO Pin-Belegung)

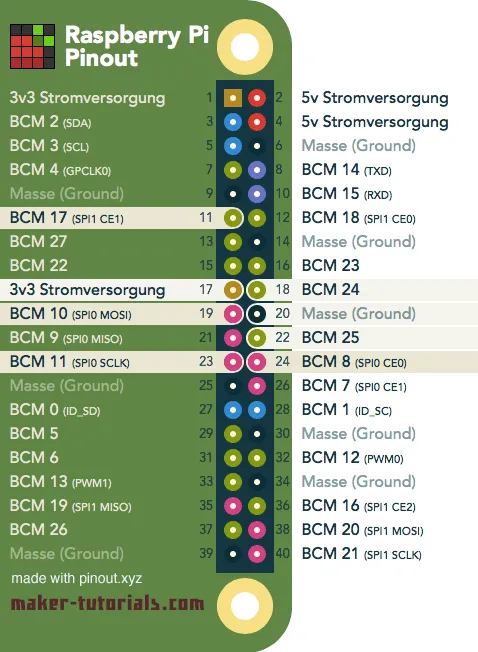

Waveshare e-Paper HAT Raspberry Pi GPIO Pin VCC 3.3V PIN 17 GND GND PIN 20 DIN SPI MOSI pin PIN 19 CLK SPI SCK pin PIN 23 CS SPI chip select (low active) PIN 24 DC Data/Command control pin (high for data, and low for command) PIN 22 RST External reset pin (low active) PIN 11 BUSY Busy state output pin (low active) PIN 18 Pin 11 (GPIO 17), Pin 22 (GPIO 25), Pin 24 (GPIO 8) und Pin 18 (GPIO 24) werden im Script festgelegt.
Falls dein Script nicht funktioniert, ändere im Script die Belegung.
-
Waveshare e-Paper Displays Technische Daten
